روش موازی کردن (پارالل کردن) یو پی اس‌ها؛ کاربردها، مزایا و تجهیزات مورد نیاز
مقدمه
در بسیاری از کسب‌وکارها و مراکز داده، پایداری برق اهمیت حیاتی دارد. استفاده از یو پی اس (UPS) به عنوان منبع تغذیه بدون وقفه، یک راهکار مطمئن برای جلوگیری از خاموشی ناگهانی تجهیزات حساس است. اما در برخی شرایط، یک یو پی اس به‌تنهایی پاسخگوی نیاز توان یا سطح اطمینان مورد نظر نیست. در این حالت از روش موازی کردن یو پی اس‌ها (UPS Parallel System) استفاده می‌شود. این مقاله به بررسی فنی روش موازی‌سازی، کاربردها و تجهیزات ضروری برای پیاده‌سازی آن می‌پردازد.
در این مقاله یاد می‌گیرید:
- موازی کردن یو پی اس چیست و چطور کار می‌کند.
- چه کاربردهایی دارد و در چه صنایعی استفاده می‌شود.
- چه روش‌هایی برای موازی‌سازی وجود دارد.
- چه تجهیزات و مراحلی لازم است.
- چه چالش‌ها و نکات فنی باید رعایت شود.
- و در نهایت، شما به عنوان کاربر یا نصاب، چه کاری باید انجام دهید تا سیستم پایدار و ایمن راه‌اندازی شود.
بخش اول: مفهوم و اصول پایه موازی‌سازی یو پی اس
تعریف
موازی‌سازی یو پی اس یعنی اتصال چند یو پی اس به یک باس خروجی مشترک، به‌گونه‌ای که همه دستگاه‌ها به صورت هماهنگ با هم کار کنند و یک منبع توان واحد ولی قوی‌تر تشکیل دهند.
اصول فنی
- ولتاژ خروجی همه یو پی اس‌ها باید برابر باشد.
- فرکانس و فاز خروجی باید دقیقاً هم‌زمان (Synchronized) باشند.
- جریان بار باید به صورت مساوی بین دستگاه‌ها تقسیم شود.
کاربر چه باید بکند؟
- دفترچه فنی یو پی اس را بررسی کنید تا مطمئن شوید قابلیت Parallel Operation دارد.
- همه یو پی اس‌ها باید از یک برند و یک مدل باشند.
- ظرفیت هر دستگاه را مشخص کنید و محاسبه کنید مجموع ظرفیت چند دستگاه نیاز شما را پوشش می‌دهد.
بخش دوم: کاربردهای موازی‌سازی یو پی اس
مراکز داده (Data Centers):
- در دیتاسنترها حتی یک ثانیه قطعی می‌تواند باعث از دست رفتن اطلاعات شود.
- موازی‌سازی باعث افزایش ظرفیت و افزونگی می‌شود.
- کاربر باید: ظرفیت کل رک‌ها و سرورها را محاسبه کند و با توجه به Tier دیتاسنتر (II, III, IV) طراحی موازی‌سازی انجام دهد.
بیمارستان‌ها و تجهیزات پزشکی:
- دستگاه‌های حیاتی مثل ونتیلاتور یا مانیتور قلب نباید حتی لحظه‌ای خاموش شوند.
- کاربر باید: برای اتاق عمل از N+1 استفاده کند (مثلاً بار ۳۰kVA → سه یو پی اس ۱۵kVA).
کارخانه‌ها و صنایع حساس:
- در صنایع نفت، گاز و پتروشیمی توقف سیستم می‌تواند خسارت میلیاردی داشته باشد.
- کاربر باید: یو پی اس‌های صنعتی را به‌صورت موازی نصب کند و حتماً حفاظت‌های اضافه جریان و اتصال کوتاه را در نظر بگیرد.
شبکه‌های مخابراتی:
- تجهیزات BTS و مراکز سوئیچینگ نیاز به برق پایدار دارند.
- کاربر باید: یو پی اس‌ها را با قابلیت ارتباط Modbus برای مانیتورینگ از راه دور انتخاب کند.
بخش سوم: روش‌های موازی‌سازی یو پی اس
. Parallel for Capacity (افزایش ظرفیت)
- چند یو پی اس با هم کار می‌کنند و بار بین آن‌ها تقسیم می‌شود.
- مثال: سه یو پی اس ۲۰kVA → خروجی ۶۰kVA.
- کاربر باید: اگر نیاز به افزایش توان دارید اما نمی‌خواهید یک یو پی اس بزرگ بخرید، این روش مناسب است.
2. Parallel for Redundancy (افزونگی)
- هدف: افزایش اطمینان، نه فقط ظرفیت.
- مثال: سه یو پی اس ۲۰kVA برای بار ۴۰kVA (دو دستگاه بار را می‌گیرند، یکی رزرو است).
- کاربر باید: در پروژه‌های حیاتی مثل بیمارستان، این روش را انتخاب کند.
3. روش ترکیبی (Capacity + Redundancy)
- هم ظرفیت افزایش پیدا می‌کند و هم یک یا چند یو پی اس به‌عنوان پشتیبان فعال می‌مانند.
- مثال: ۴ یو پی اس ۲۵kVA که سه دستگاه بار را می‌گیرند و یکی رزرو است.
- کاربر باید: در دیتاسنترهای Tier IV که نیاز به حداکثر پایداری دارند، از این روش استفاده کند.
بخش چهارم: مزایا و معایب
مزایا
- افزایش ظرفیت بدون نیاز به تعویض کل سیستم.
- افزونگی و اطمینان بیشتر.
- امکان سرویس یو پی اس بدون خاموشی بار.
- انعطاف‌پذیری در طراحی.
معایب
- هزینه اولیه بالاتر (چند دستگاه + تجهیزات جانبی).
- پیچیدگی طراحی و نیاز به تخصص.
- نیاز به مانیتورینگ مداوم.
کاربر باید چه کند؟
- مزایا و معایب را بر اساس نیاز سازمان بسنجد.
- اگر محیط حیاتی است (مثل دیتاسنتر)، هزینه بیشتر را بپذیرد.
بخش پنجم: چالش‌های فنی
هماهنگی ولتاژ و فاز (Synchronization):
- اگر دستگاه‌ها هم‌فاز نباشند، امکان آسیب وجود دارد.
- کاربر باید: قبل از تحویل نهایی سیستم، تست Synchronization انجام دهد.
تقسیم بار (Load Sharing):
- یو پی اس‌ها باید جریان را به‌طور مساوی بین هم تقسیم کنند.
- کاربر باید: تنظیمات داخلی را بررسی کند (Master-Slave یا Droop Control).
کنترل مرکزی یا توزیع‌شده:
- در بعضی مدل‌ها یک یو پی اس Master است، در بعضی سیستم‌ها کنترل غیرمتمرکز وجود دارد.
- کاربر باید: نوع سیستم را بشناسد و پیکربندی کند.
بخش ششم: تجهیزات مورد نیاز برای موازی‌سازی یو پی اس‌ها
. یو پی اس‌های قابل موازی‌سازی
این یو پی اس‌ها معمولاً دارای پورت‌های مخصوص (مانند RS-485 یا CAN Bus) برای ارتباط با یکدیگر هستند.
2. کابل‌های ارتباطی (Communication Cables)
برای تبادل اطلاعات بین یو پی اس‌ها و همگام‌سازی عملکردشان.
3. تابلو توزیع موازی (Parallel Distribution Panel)
جهت تجمیع خروجی یو پی اس‌ها و اتصال به بار نهایی.
4. سوئیچ بای‌پس (Bypass Switch)
برای انتقال بار به برق شهر یا ژنراتور در مواقع تعمیر یا اشکال جدی.
5. سیستم مانیتورینگ و کنترل مرکزی
امکان مشاهده وضعیت هر یو پی اس، مدیریت آلارم‌ها و انجام تنظیمات موازی.
6. حفاظت‌های الکتریکی (MCB/MCCB, Surge Protection)
برای جلوگیری از اضافه‌جریان، اتصال کوتاه یا صاعقه.
بخش هفتم: مراحل اجرای پروژه
محاسبه بار و طراحی اولیه
- مجموع بار (kVA) + ضریب افزونگی تعیین شود.
- کاربر باید: با استفاده از فرمول S = P / PF، ظرفیت بار را حساب کند.
انتخاب یو پی اس مناسب
- Parallel Ready، با ظرفیت مناسب.
- کاربر باید: از برندهای معتبر با نرم‌افزار مانیتورینگ استفاده کند.
کابل‌کشی و نصب تابلو
- ورودی هر یو پی اس → تابلو توزیع.
- کاربر باید: کابل‌های خروجی را به باس مشترک وصل کند.
اتصال پورت‌های ارتباطی
- کابل RS-485 یا CAN Bus بین دستگاه‌ها.
- کاربر باید: آدرس‌دهی و تنظیمات شبکه را انجام دهد.
پیکربندی نرم‌افزار
- تنظیم Master/Slave یا Droop Control.
- کاربر باید: از نرم‌افزار مانیتورینگ یا LCD یو پی اس استفاده کند.
انجام تست‌های عملکرد
- تست تقسیم بار
- تست بای‌پس
- تست افزونگی
- کاربر باید: با بار مصنوعی (Dummy Load) سیستم را آزمایش کند.
راه‌اندازی نهایی و مانیتورینگ
- اتصال بار واقعی و مانیتورینگ پیوسته.
بخش هشتم: استانداردها و الزامات
- IEC 62040-1: الزامات ایمنی یو پی اس
- IEC 62040-3: روش‌های تست عملکرد
- NFPA و NEC: استانداردهای کابل‌کشی و حفاظت
- Uptime Institute Tier: الزامات مراکز داده
کاربر باید چه کند؟
- در پروژه‌های حساس حتماً از مشاور برق بخواهد که طراحی را بر اساس IEC انجام دهد.
- تست‌ها را مستندسازی کند.

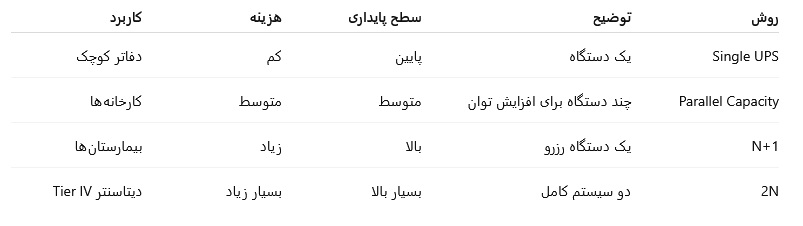

مقایسه روش‌های مختلف موازی کردن یو پی اس ها
بخش دهم: نتیجه‌گیری و توصیه‌ها
موازی کردن یو پی اس‌ها راهکاری استراتژیک برای افزایش ظرفیت و اطمینان در سیستم‌های حیاتی. کاربر باید:
- ظرفیت بار را به‌دقت محاسبه کند.
- یو پی اس‌هایی انتخاب کند که Parallel-Ready باشند.
- تجهیزات جانبی (تابلو، بای‌پس، کابل) را فراهم کند.
- تست‌های عملکرد و ایمنی را قبل از تحویل انجام دهد.
- سیستم مانیتورینگ را فعال نگه دارد.
در نهایت، هزینه بیشتر موازی‌سازی در پروژه‌های حیاتی مثل دیتاسنتر و بیمارستان ارزش سرمایه‌گذاری دارد، چون جلوی خسارات بسیار سنگین ناشی از قطعی برق را می‌گیرد.
