یو پی اس مناسب برای درب‌های کرکره‌ای و درب‌های برقی
مقدمه
زندگی مدرن امروز بدون تجهیزات الکتریکی و اتوماسیون تقریباً غیرقابل تصور است. یکی از پرکاربردترین این تجهیزات، درب‌های برقی و کرکره‌ای هستند که در خانه‌ها، پارکینگ‌ها، فروشگاه‌ها، مراکز تجاری و حتی صنایع سنگین به‌طور گسترده استفاده می‌شوند. این درب‌ها علاوه بر افزایش امنیت و راحتی، باعث صرفه‌جویی در زمان و کاهش نیاز به نیروی انسانی می‌شوند.
اما یک مشکل اساسی همیشه همراه آن‌هاست: وابستگی کامل به برق شهری. هرگونه قطعی برق، نوسان ولتاژ یا افت جریان، می‌تواند عملکرد درب را مختل کند. تصور کنید نیمه‌شب هنگام ورود به پارکینگ، برق قطع شود و شما قادر به باز کردن درب نباشید؛ یا در یک انبار صنعتی درب‌ها قفل شوند و امکان خروج یا ورود کالا نباشد.
در چنین شرایطی، بهترین راهکار استفاده از UPS (منبع تغذیه بدون وقفه یا یو پی اس) است. یو پی اس وسیله‌ای است که بین برق شهری و دستگاه مصرف‌کننده قرار می‌گیرد و در صورت بروز هرگونه اختلال، بلافاصله برق موردنیاز را از طریق باتری‌های داخلی تأمین می‌کند.
در این مقاله جامع، به‌صورت کامل و با جزئیات فنی بررسی می‌کنیم که:
- چرا درب‌های برقی به یو پی اس نیاز دارند،
- چه نوع یو پی اسی مناسب است،
- چگونه ظرفیت آن را محاسبه کنیم،
- تفاوت یو پی اس مخصوص موتور با یو پی اس کامپیوتر چیست،
- و در نهایت چه نکاتی را در خرید، نصب و نگهداری باید رعایت کنیم.
انواع درب‌های برقی و نیاز انرژی آن‌ها
1. درب کرکره‌ای برقی
- موتور توبلار (لوله‌ای): کوچک، داخل لوله شفت نصب می‌شود، توان ۱۵۰ تا ۶۰۰ وات.
- موتور ساید: بزرگ‌تر و پرقدرت‌تر، توان ۵۰۰ تا ۱۵۰۰ وات، مناسب کرکره‌های سنگین.
2. جک پارکینگی (درب بازویی)
- الکترومکانیکی: متداول‌ترین نوع، توان ۲۵۰ تا ۸۰۰ وات.
- هیدرولیکی: برای درب‌های سنگین و پرتردد، توان ۸۰۰ تا ۱۵۰۰ وات.
3. درب کشویی (Sliding Gate)
- دارای موتور ریلی با توان ۴۰۰ تا ۱۲۰۰ وات.
4. درب سکشنال و صنعتی
- موتورهای قوی‌تر با توان ۱ تا ۳ کیلووات.
🔹 نکته مهم: هرچه درب بزرگ‌تر و سنگین‌تر باشد، موتور قوی‌تر و در نتیجه یو پی اس با توان بالاتر نیاز دارد.
یو پی اس چیست و چگونه کار می‌کند؟
و پی اس (Uninterruptible Power Supply) دستگاهی است که بین منبع برق (شبکه شهری) و مصرف‌کننده (درب برقی) قرار می‌گیرد. وظایف اصلی آن:
- تأمین برق اضطراری در زمان قطعی.
- تثبیت ولتاژ و فرکانس.
- محافظت در برابر نوسانات، نویز و شوک الکتریکی.
اجزای اصلی یو پی اس
- یکسوکننده (Rectifier): برق AC را به DC تبدیل کرده و باتری‌ها را شارژ می‌کند.
- باتری‌ها: انرژی الکتریکی را ذخیره می‌کنند.
- اینورتر (Inverter): برق DC ذخیره‌شده را دوباره به AC (۲۲۰ ولت) تبدیل می‌کند.
- بای‌پس (Bypass): در صورت خرابی یو پی اس، مصرف‌کننده مستقیم به برق شهر متصل می‌شود.
نحوه عملکرد یو پی اس
- وقتی برق شهر موجود است، یو پی اس برق را به درب می‌رساند و همزمان باتری‌ها را شارژ می‌کند.
- وقتی برق قطع می‌شود، در کسری از ثانیه (۰ میلی‌ثانیه در نوع آنلاین و ۲–۴ میلی‌ثانیه در نوع لاین اینتراکتیو)، یو پی اس برق را از باتری می‌گیرد و به درب می‌رساند.
چرا درب‌های برقی به یو پی اس نیاز دارند؟
- قطع برق شهری: در صورت قطعی حتی چند دقیقه‌ای، دسترسی مختل می‌شود.
- نوسانات ولتاژ: موتورهای القایی به افت یا افزایش ولتاژ حساس‌اند. یو پی اس ولتاژ را تثبیت می‌کند.
- افزایش امنیت: در شرایط اضطراری (آتش‌سوزی یا زلزله) باید درب باز شود.
- حفاظت از مدار فرمان و ریموت: مدارهای الکترونیکی داخل سیستم نیاز به برق پایدار دارند.
محاسبه ظرفیت یو پی اس مناسب
مراحل محاسبه
- تعیین توان موتور (بر حسب وات).
- محاسبه جریان راه‌اندازی: معمولاً ۲ تا ۳ برابر توان نامی.
- افزودن ضریب اطمینان ۳۰ تا ۵۰ درصد.
- انتخاب یو پی اس با خروجی موج سینوسی خالص.
مثال:
موتور کرکره برقی با توان ۶۰۰ وات → جریان راه‌اندازی ≈ ۱۲۰۰ وات.
یو پی اس پیشنهادی = ۶۰۰ × ۱.۵ = ۹۰۰ وات → انتخاب یو پی اس ۱۲۰۰ وات.
انواع تکنولوژی یو پی اس
- Offline (Standby): ارزان اما نامناسب برای موتور.
- Line-Interactive: مناسب برای درب‌های کوچک و خانگی.
- Online Double Conversion: بهترین انتخاب برای درب‌های صنعتی یا پرتردد.
اهمیت شکل موج خروجی
- موتورهای القایی نیاز به موج سینوسی خالص (Pure Sine Wave) دارند.
- یو پی اس‌های ارزان کامپیوتری اغلب خروجی شبه‌سینوسی دارند و می‌توانند باعث داغ شدن یا سوختن موتور شوند.
باتری یو پی اس و اهمیت آن
انواع باتری
- سیلد اسید (VRLA): رایج، ارزان، عمر ۲–۵ سال.
- ژل و AGM: مقاوم‌تر در برابر دما.
- لیتیوم یون: گران‌تر اما با عمر ۷–۱۰ سال و شارژ سریع‌تر.
محاسبه ظرفیت باتری
فرمول تقریبی:ظرفیت باتری (Ah) = (توان مصرفی × زمان پشتیبانی (ساعت)) ÷ (ولتاژ کل باتری × ضریب بازده)
تفاوت یو پی اس درب کرکره‌ای با یو پی اس کامپیوتر
خیلی‌ها تصور می‌کنند که یو پی اس مخصوص کامپیوتر یا تجهیزات شبکه را می‌توانند برای درب‌های کرکره‌ای و موتورهای برقی هم استفاده کنند. اما این یک اشتباه رایج است. دلیلش به ماهیت بار الکتریکی برمی‌گردد.
1. تفاوت نوع بار
- یو پی اس کامپیوتر: برای بارهای مقاومتی یا الکترونیکی طراحی شده (مثل پاور کامپیوتر، روتر، مودم). این دستگاه‌ها جریان راه‌اندازی بالا ندارند.
- یو پی اس درب برقی: موتورهای القایی یا هیدرولیکی دارند که جریان لحظه‌ای راه‌اندازی (Inrush Current) آن‌ها ممکن است ۲ تا ۵ برابر توان نامی باشد.
2. تفاوت شکل موج خروجی
- یو پی اس‌های معمولی کامپیوتر اغلب خروجی شبه‌سینوسی دارند. این شکل موج باعث داغ شدن سیم‌پیچ موتور و کاهش عمر آن می‌شود.
- یو پی اس مناسب درب برقی باید موج سینوسی خالص (Pure Sine Wave) تولید کند.
3. تفاوت در طراحی حفاظتی
- یو پی اس‌های کامپیوتر برای خاموش نشدن ناگهانی سیستم طراحی شده‌اند، نه برای تحمل ضربه جریان موتور.
- یو پی اس موتور برقی علاوه بر تثبیت ولتاژ، باید در برابر پیک جریان بالا و بار القایی مقاوم باشد.
🔹 نتیجه: استفاده از یو پی اس کامپیوتر برای درب کرکره‌ای = کاهش عمر موتور + احتمال خرابی زودهنگام یو پی اس.
مزایا و معایب استفاده از یو پی اس برای درب‌های برقی
مزایا
- امکان استفاده در هنگام قطعی برق: حتی در خاموشی‌های طولانی می‌توان چندین بار درب را باز و بسته کرد.
- افزایش امنیت: جلوگیری از قفل شدن درب در شرایط اضطراری.
- حفاظت از تجهیزات: جلوگیری از سوختن برد فرمان یا موتور به دلیل نوسانات.
- افزایش طول عمر تجهیزات: برق پایدار باعث کاهش استهلاک موتور می‌شود.
- نصب آسان و بدون نیاز به تغییرات زیاد در سیستم.
معایب
- هزینه اولیه بالا: مخصوصاً اگر از یو پی اس آنلاین و باتری لیتیومی استفاده شود.
- نیاز به سرویس و نگهداری: باتری‌ها باید دوره‌ای تست و تعویض شوند.
- وزن و فضای موردنیاز: یو پی اس‌های پرقدرت برای درب‌های صنعتی فضای زیادی اشغال می‌کنند.
- محدودیت زمان پشتیبانی: بر خلاف ژنراتور که می‌تواند ساعت‌ها کار کند، یو پی اس تنها برای مدت محدودی توان برق‌رسانی دارد.
نکات کلیدی در انتخاب یو پی اس مناسب
برای اینکه مطمئن شوید یو پی اس انتخابی شما برای درب برقی بهترین عملکرد را دارد، باید به نکات زیر توجه کنید:
- توان موتور درب را دقیق بدانید. همیشه روی پلاک موتور توان (Watt) نوشته شده.
- جریان راه‌اندازی را در نظر بگیرید. معمولاً ۲ تا ۳ برابر توان نامی.
- تعداد دفعات تردد روزانه را حساب کنید. اگر درب فقط ۲–۳ بار در روز باز و بسته می‌شود، یو پی اس سبک‌تر کافی است. اما در پارکینگ پرتردد یا مراکز تجاری باید یو پی اس قوی‌تر انتخاب کنید.
- مدت زمان پشتیبانی موردنیاز را مشخص کنید. مثلاً فقط ۵ دقیقه یا نیم ساعت.
- به شرایط محیطی توجه کنید. یو پی اس باید در مکانی خشک، خنک و دارای تهویه نصب شود.
- از برند معتبر خرید کنید. یو پی اس‌های بی‌نام و نشان معمولاً توان واقعی‌شان کمتر از مقدار درج‌شده است.
- گارانتی و خدمات پس از فروش را بررسی کنید. مخصوصاً در ایران که دسترسی به قطعات ممکن است سخت باشد.

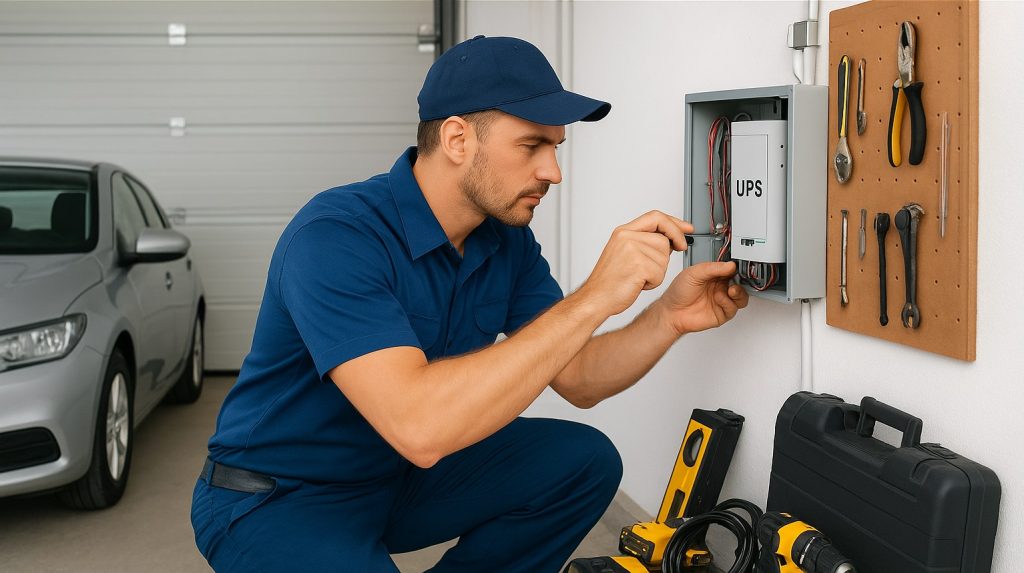

نصب و راه‌اندازی یو پی اس برای درب‌های برقی
مراحل نصب
- محل نصب را انتخاب کنید: نزدیک به تابلو فرمان درب، در محلی خشک و خنک.
- اتصال برق ورودی: برق شهر به ورودی یو پی اس وصل می‌شود.
- اتصال خروجی: خروجی یو پی اس به تابلو فرمان یا مستقیماً به موتور وصل می‌شود.
- اتصال باتری‌ها: در یو پی اس‌های اکسترنال باید باتری‌ها طبق نقشه به هم متصل شوند.
- تست عملکرد: پس از نصب، یک بار برق شهر را قطع کنید و عملکرد درب را بررسی کنید.
نکات ایمنی
- از کابل مناسب با سطح مقطع کافی استفاده کنید.
- یو پی اس را روی سطح صاف و بدون لرزش قرار دهید.
- باتری‌ها را بیش از ظرفیت شارژ نکنید.
- به تهویه و دمای محیط دقت کنید (دمای ایده‌آل ۲۰–۲۵ درجه).
نگهداری و سرویس یو پی اس
- تست ماهانه: یک بار برق را قطع کنید تا مطمئن شوید یو پی اس درست عمل می‌کند.
- بررسی باتری‌ها هر ۶ ماه یک بار: باتری‌های ضعیف یا خراب باید تعویض شوند.
- تمیزکاری: گردوغبار می‌تواند باعث داغ شدن دستگاه شود.
- ثبت لاگ عملکرد: برای واحدهای صنعتی بهتر است کارکرد یو پی اس به‌صورت دوره‌ای ثبت شود.

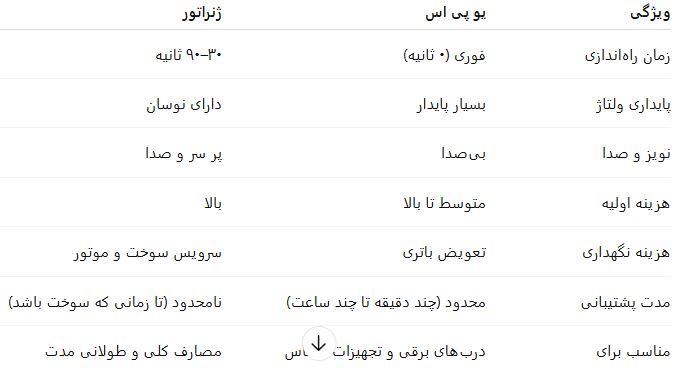

مقایسه اقتصادی: یو پی اس یا ژنراتور برای درب‌های برقی؟
بسیاری از افراد فکر می‌کنند ژنراتور می‌تواند جایگزین یو پی اس باشد. مقایسه زیر کمک می‌کند تصمیم درستی بگیرید:
🔹 نتیجه: برای درب‌های برقی، یو پی اس بهترین گزینه است؛ چون نیاز به راه‌اندازی فوری و موج پایدار دارد. ژنراتور می‌تواند به‌عنوان پشتیبان کلی ساختمان استفاده شود، اما نه جایگزین یو پی اس.
پرسش‌های متداول
1. بهترین یو پی اس برای درب پارکینگ خانگی چیست؟
اگر موتور درب حدود ۴۰۰–۶۰۰ وات است، یک یو پی اس لاین اینتراکتیو با توان ۱ کیلوولت‌آمپر و موج سینوسی خالص کافی است.
2. عمر باتری یو پی اس چقدر است؟
- باتری سیلد اسید: ۲ تا ۵ سال.
- باتری لیتیومی: ۷ تا ۱۰ سال.
3. آیا می‌توان یک یو پی اس را به چند درب وصل کرد؟
بله، به شرطی که مجموع توان مصرفی درب‌ها کمتر از ظرفیت یو پی اس باشد.
4. آیا می‌توان به جای یو پی اس از باتری ماشین استفاده کرد؟
خیر. باتری ماشین برای شارژ و دشارژ سریع طراحی شده، نه برای دشارژ طولانی و عمیق. عمر آن به‌شدت کاهش می‌یابد.
5. در زمان قطعی برق چند بار می‌توان درب را باز و بسته کرد؟
بستگی به ظرفیت باتری دارد. برای درب خانگی با باتری ۹Ah معمولاً ۵–۱۰ بار. برای باتری‌های بزرگ‌تر، حتی ۳۰–۴۰ بار.
جمع‌بندی و توصیه نهایی
درب‌های برقی و کرکره‌ای برای راحتی و امنیت طراحی شده‌اند، اما بدون برق عملاً بی‌فایده می‌شوند. بهترین راهکار برای تضمین عملکرد آن‌ها در شرایط اضطراری، استفاده از یو پی اس تخصصی برای بارهای موتوری است.
🔹 توصیه کلی:
- برای درب‌های کوچک و خانگی → یو پی اس Line-Interactive با توان ۱ تا ۲ کیلوولت‌آمپر.
- برای درب‌های صنعتی و پرتردد → یو پی اس Online Double Conversion با توان ۲ تا ۵ کیلوولت‌آمپر.
- همیشه موج سینوسی خالص انتخاب کنید.
- ظرفیت یو پی اس را ۳۰ تا ۵۰ درصد بالاتر از توان موتور در نظر بگیرید.
- باتری‌ها را هر ۲ تا ۴ سال سرویس یا تعویض کنید.
با انتخاب درست یو پی اس، خیالتان راحت است که حتی در خاموشی‌های طولانی هم دسترسی شما به درب‌ها قطع نمی‌شود و تجهیزاتتان عمر طولانی‌تری خواهند داشت.
