بررسی انواع اتصالات ورودی و خروجی یو پی اس
مقدمه
دردنیای امروز قطع ناگهانی برق می‌تواند خسارات بزرگی برای مشاغل مختلف ایجاد کند. دستگاه UPS (منبع تغذیه بدون وقفه) در حال حاضر بهترین راه حل برای این مشکل بوده و علاوه بر این که از دستگاه‌های الکترونیکی حساس شما در برابر قطع ناگهانی برق محافظت می‌کند، قادر است در برابر سایر کاستی های برق شهری از جمله نویزها و نوسانات مختلف نیز محافظت بعمل آورد.
در حال حاضر یو پی اس های موجود در بازار از تنوع زیادی در اتصالات ورودی و خروجی خود برخوردارند که این تفاوت ها غالبا بعلت نوع کاربری متفاوت آنها، منطقه جغرافیایی مورد استفاده، توان و ظرفیت دستگاه، برند دستگاه و دیگر عوامل پدید می آیند.
در ادامه به بررسی چند نمونه رایج اتصالات وروردی و خروجی در یو پی اس می پردازیم.

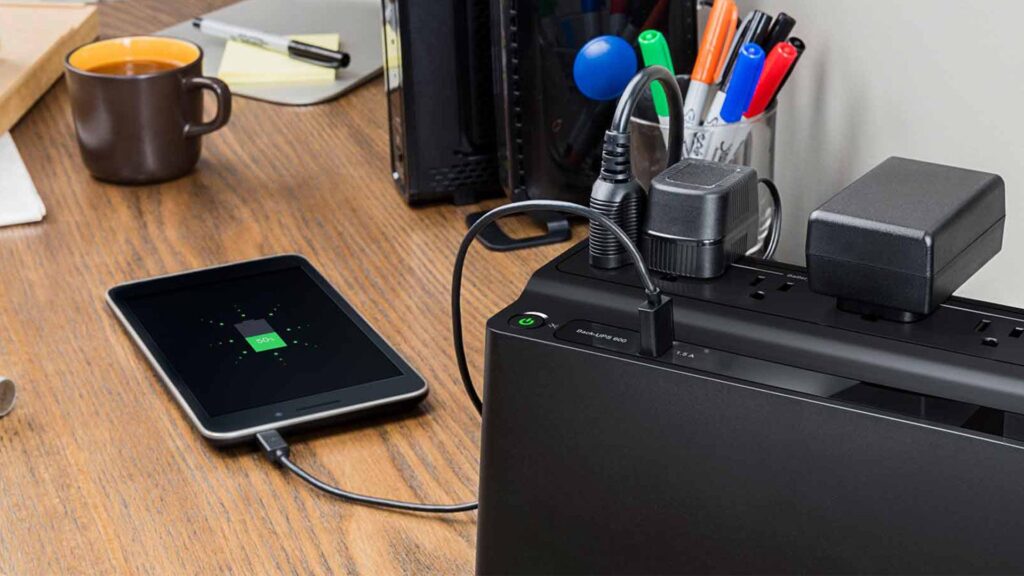

مزایای وجود خروجی دوشاخه ای (غیر ترمینالی) در UPS
- سازگاری با تجهیزات گوناگون
- استفاده کارآمدتر و راحت تر با قابلیت تغذیه چندین دستگاه مصرف کننده با توجه به وجود چندین خروجی در یو پی اس
- کیفیت و دوام این نوع از کانکتورها، محافظت از تجهیزات را برای مدت طولانی تضمین می‌کند.
- عملکرد ساده در اتصالات دوشاخه ای استفاده از آن را برای هر کاربری راحت می کند.

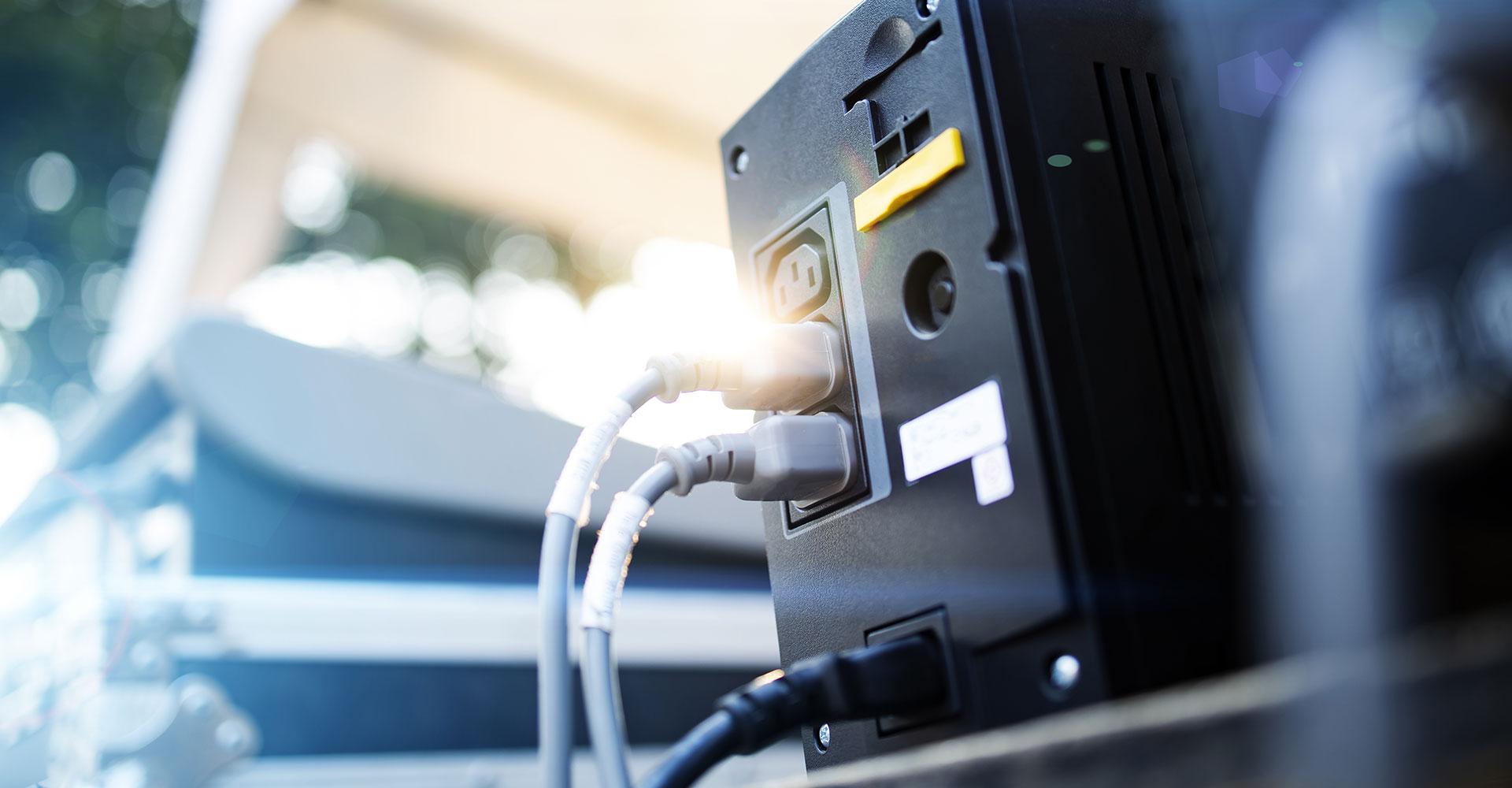

بررسی انواع مختلف اتصالات الکتریکی در یو پی اس ها
کانکتورهای الکتریکی از یک قسمت نری با پین‌های تماسی و یک قسمت مادگی با روزنه‌های تماسی تشکیل شده‌اند.
قسمت نری می‌تواند یک دوشاخه باشد که در انتهای یک کابل قرار گرفته است که به داخل یو پی اس منتهی می شود و قابل جدا کردن نیست.
در برخی دیگر از یو پی اس ها این دوشاخه بصورت یک کابل بک تو بک نری و مادگی قابل جدا کردن است تا حمل و نقل ونصب دستگاه راحت تر باشد.
دوشاخه و پریز برق نوع IEC

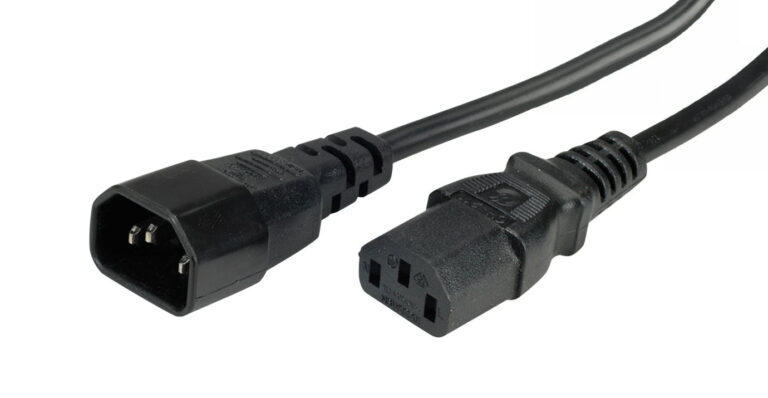

IEC 60320 C13/C14
این اتصالات بیشتر در کاربردهای اداری، مراکز داده و زیرساخت‌های فناوری اطلاعات یافت می‌شوند. آنها عمدتاً برای سرورهای کوچک‌تر، کامپیوتر، مانیتور یا یو پی اس های با ظرفیت کمتر استفاده می‌شوند. دوشاخه C13 (سمت راست تصویر) به یک سوکت C14 (سمت چپ تصویر) متصل می‌شود و می‌تواند تا 10 آمپر را در 250 ولت پشتیبانی کند.
مرایا و معایب
+ استاندارد (IEC 60320)
+ کاربرد گسترده در لوازم برقی و سیستم‌های UPS
+ دارای قفل ایمنی
- نیاز به آداپتور برای مناطق فاقد استاندارد IEC
- ظرفیت بار محدود
- نیاز به فضای زیاد IEC 60320 C19/C20
این اتصالات به طور ویژه برای دستگاه‌هایی با نیاز به توان بالاتر طراحی شده‌اند. آنها اغلب برای سرورهای پیشرفته و تجهیزات شبکه استفاده می‌شوند زیرا می‌توانند بارهای جریان بالاتری را پشتیبانی کنند. این اتصالات اغلب در سرورها، دستگاه‌های سوئیچینگ شبکه و یو پی اس های با ظرفیت بالاتر یافت می‌شوند. در اینجا، دوشاخه C19 (سمت چپ تصویر) به یک سوکت C20 (سمت راست تصویر) وصل شده است و می‌تواند تا 16 آمپر در 250 ولت را پشتیبانی کند.
مرایا و معایب
+ استاندارد (IEC 60320)
+ قابلیت اطمینان بالا
+ ادغام شده در بسیاری از دستگاه‌ها
– نیاز به آداپتور برای مناطق بدون استاندارد IEC
– انعطاف‌پذیری کم

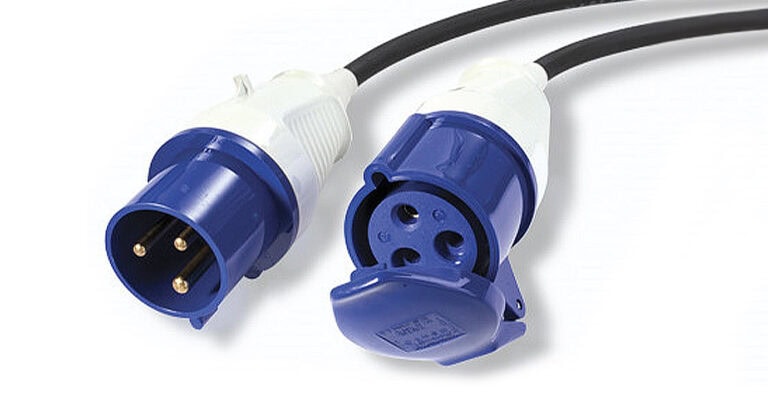

IEC-309, 16A
کانکتور IEC-309، 16A انتخابی قوی برای استفاده در UPS می تواند باشد. با جریان نامی تا 16 آمپر، این کانکتورها برای کاربردهای کوچک و متوسط که در آنها منبع تغذیه با قابلیت اعتماد بالا بسیار مهم است، ایده‌آل هستند. این اتصالات به ویژه در مراکز داده، اتاق‌های سرور و محیط‌های صنعتی رایج هستند.
مرایا و معایب
+ دارای ابعاد کوچک و قابلیت مدیریت
+ نصب ساده
+ ایمنی و دوام بالا
+ ارزان‌تر از نسخه ۳۲ آمپر
– ظرفیت توان محدود (فقط تا ۱۶ آمپر)
– برای مراکز داده بزرگ با نیاز به توان بالا مناسب نیست IEC-309, 32A
کانکتور IEC-309، 32A برای کاربردهایی با توان بالاتر مناسب است و ظرفیت جریانی بالاتری را ارائه می‌دهد. این کانکتور با قابلیت ارائه جریان عبوری تا 32 آمپر گزینه مناسبتری در مراکز داده بزرگتر و مراکز صنعتی محسوب می شوند.
مرایا و معایب
+ ظرفیت جریان بالاتر (تا ۳۲ آمپر)
+ قابلیت اطمینان بالا
+ امکان کار با تجهیزات متنوع
– نصب دشوار به دلیل حجیم بودن
– گران‌تر از نسخه ۱۶ آمپر
– برای کاربردهای کوچک‌تر مناسب نیست دوشاخه Schuko (دوشاخه اتصال زمین)

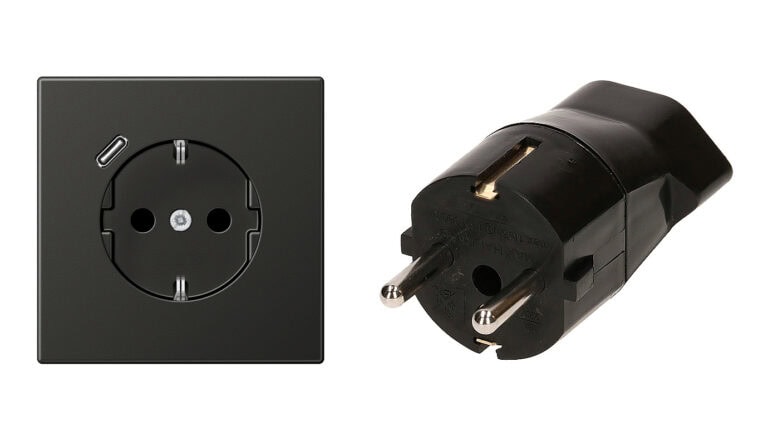

دوشاخه SCHUKO یک استاندارد رایج برای اتصالات دوشاخه دار برق در اروپا، به ویژه در آلمان و اتریش است که در کشور ایران هم مورد استفاده قرار می گیرد. این دو شاخه دارای تیغه اتصال زمین و سطح بالای ایمنی می باشد.
این دوشاخه‌ها برای جریان‌های تا 16 آمپر و ولتاژ 230 ولت طراحی شده‌اند و در منازل ، ادارات و محیط‌های صنعتی کاربرد دارند .
مرایا و معایب
+ ساختار مستحکم
+ استفاده آسان
+ موجود در بسیاری از لوازم خانگی و اداری
– خارج از اروپا استاندارد نشده است
– برای استفاده بین‌المللی به آداپتور نیاز دارد دوشاخه و پریز برق نوع NEMA

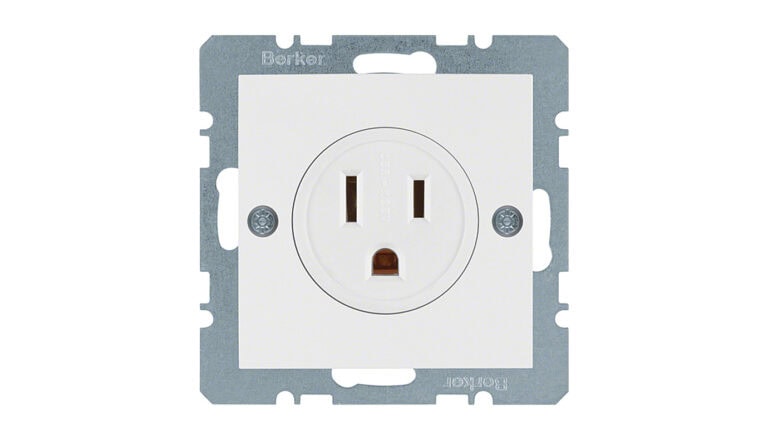

NEMA 5-15
اتصال NEMA 5-15 یکی از اتصالات برق تایید شده توسط انجمن ملی تولیدکنندگان تجهیزات الکتریکی است. این نوع اتصال رایج‌ترین نوع اتصال در قاره آمریکا، به ویژه در ایالات متحده، کانادا و مکزیک و همچنین در بخش‌هایی از آسیا است. این اتصالات در خانه‌ها و دفاتر استاندارد هستند و از جریان نامی ۱۵ آمپر در ۱۲۵ ولت پشتیبانی می‌کنند.

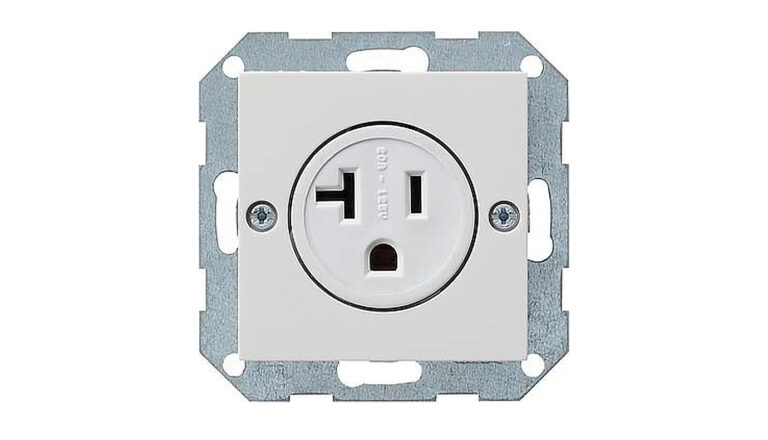

NEMA 5-20
اتصال NEMA 5-20 برای کاربردهایی با نیاز به جریان بالاتر طراحی شده است و مانند اتصال NEMA 5-15، به طور گسترده در آمریکا مورد استفاده قرار می‌گیرد. این اتصال جریانی تا 20 آمپر را در 125 ولت امکان‌پذیر می‌کند و در محیط‌های تخصصی‌تر استفاده می‌شود.
مرایا و معایب
+ ساختار مستحکم
+ تهیه آسان
+ کاربرد گسترده در آمریکای شمالی
– محدودیت منطقه‌ای
– نیاز به آداپتور برای استفاده بین‌المللی اتصال ترمینال پیچی

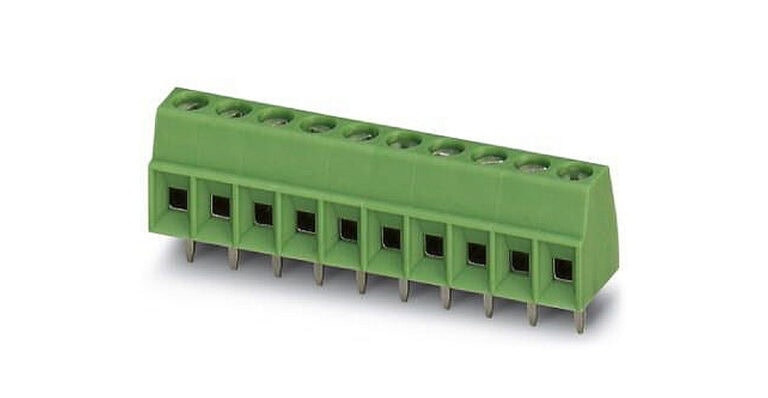

کانکتورهای ترمینال پیچی اغلب در تجهیزات بزرگتر و توان بالا ، به ویژه در کاربردهای صنعتی و UPS های بزرگ استفاده می‌شوند. آنها برای عبور دادن جریان‌ها و ولتاژهای بسیار بالا طراحی شده‌اند و انعطاف‌پذیری لازم برای سازگاری با اندازه‌ها و انواع مختلف کابل را ارائه می‌دهند. این ترمینال ها بسته به نوع و مدل، میزان جریان و ولتاژ می‌تواند متفاوت باشند. در کاربردهای صنعتی، کانکتورهای ترمینالی اغلب برای میزان جریان بالاتر، معمولاً از چند آمپر تا چند ۱۰۰ آمپر در ولتاژهایی از چند ولت تا چند ۱۰۰ ولت طراحی می‌شوند.
مرایا و معایب
+ انعطاف‌پذیری و سازگاری بالا
+ مناسب برای نصب‌های سفارشی
– نصب پیچیده
– نسبت به کانکتورهای استاندارد، کاربرپسندتر است نگهداری اتصالات یو پی اس
لازم است بعد از هربار جابجایی، تعمیر، تعویض باتری و یا سرویس یو پی اس حتما بازرسی‌های بصری و الکترومکانیکی از اتصالات و کابل‌ها انجام دهید تا علائم احتمالی فرسودگی یا آسیب‌دیدگی را تشخیص دهید.
ایرادات رایج در اتصالات یو پی اس و راههای رفع آن
- اتصالات ضعیف : این مورد بیشتر در اتصالات دوشاخه ای و بدلیل ضعیف شدن تیغه های داخلی پریز یو پی اس پدید می آید. در صورت مشاهده علائم گرما، تغییر رنگ پریز یا دوشاخه، صدای اضافه در یو پی اس یا مصرف کننده حتما نسبت به محکم کردن تیغه های پریز یا تعویض پریز معیوب اقدام کنید.
- قطعی کابل : کابل‌های آسیب دیده را برای اطمینان از ایمنی تعویض کنید.
- خوردگی : کانکتورهای خورده شده را تمیز یا تعویض کنید تا مشکلات و خرابی‌های اتصال برطرف شود. برای این کار از برس مخصوص و موادی نظیر تینر فوری استفاده کنید.
- گرمای بیش از حد ناشی از بار زیاد : نظارت بر توزیع بار برای جلوگیری از اضافه بار UPS و دستگاه‌های متصل.
